YOTCP-G系列详细参数系列

YOTCP-G系列详细参数系列

产品说明

1、结构特点:

1.1 适用于高转速及中、大功率工况及大规格产品。

1.2 以旋转轴线的水平面把箱体分成两部分,结构紧凑、刚性好、可靠性高。拆下箱盖,可方便的检查,无需移动电机、工作机便可拆出 旋转件,维护检修方便。

1.3 主要支承旋转件的轴承为滑动轴承,轴承使用寿命长。

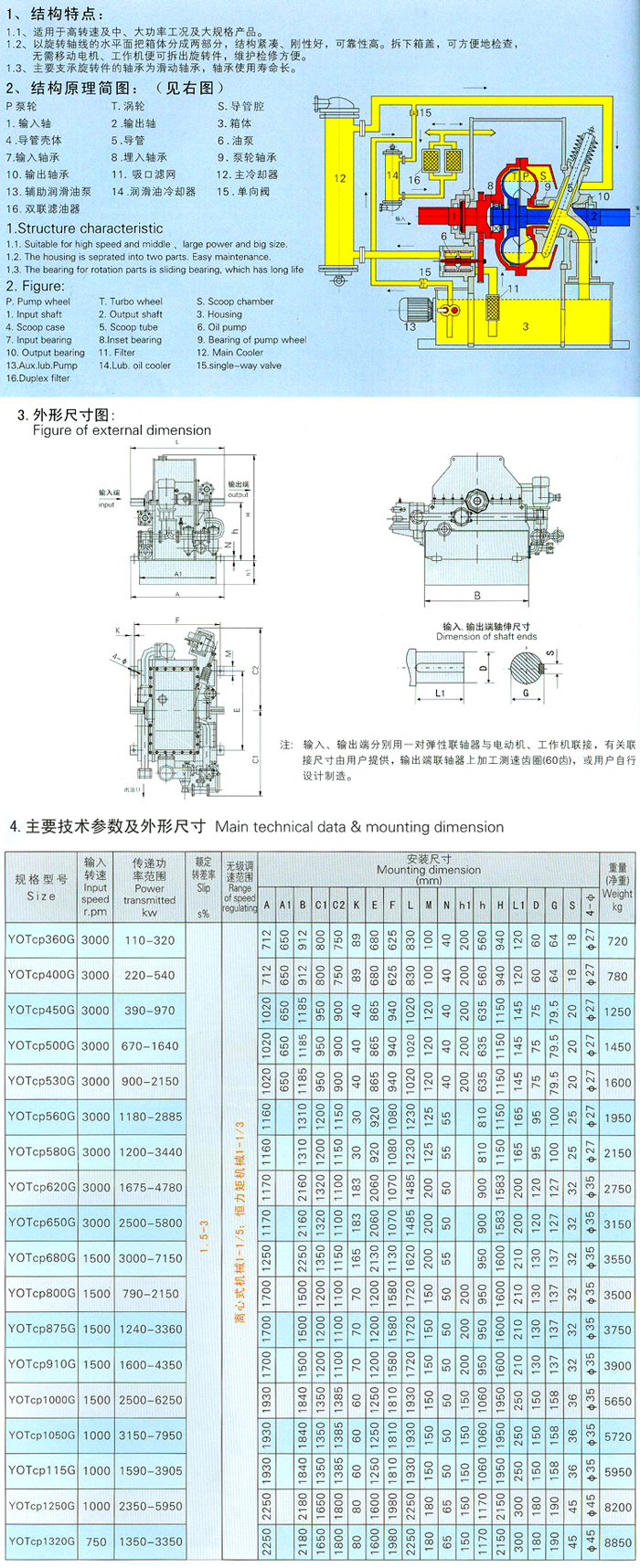

2、结构原理简图:

P 泵轮      T 涡轮      S 导管腔     1.输入轴       2.输出轴      3.箱体

4.导管壳体    5.导管      6.油泵      7.输入轴承      8.埋入轴承     9.泵轮轴承

10.输出轴承   11.吸口滤网   12.主冷却器    13.辅助润滑油泵   14润滑油冷却器   15.单向阀

16.双联滤油器
